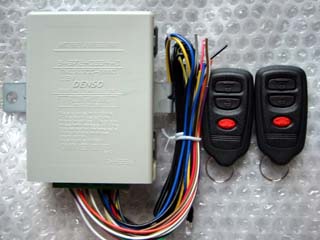

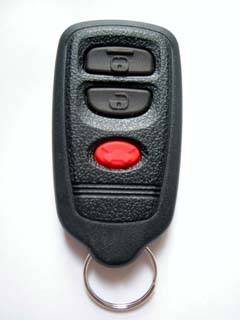

今まで使っていたキーレスのリモコンが壊れたので、新たなキーレスを取り付けることにしました。いつものごとくオークションでキーレスを物色！リモコンの形が気に入ったので、勢いで落札してしまったのが、ＤＥＮＳＯ製キーレスです。
送られてきたキーレスには説明書はあるものの、これをどうやって取り付けるか考えましたが、元々これは、以前に秋月電子（現在は販売されていない）と言うところで売られていた物のようで、Ｗｅｂで秋月電子とキーレスで検索してみると、このキーレスの取り付けを紹介しているページが見つかりました。
しかし！なんとそこには、秋月電子で￥１３００で買った物とあり、今回私が購入した値段より全然安い！ショック！！このキーレスは本来、アメリカ・トヨタ向けの商品のようで、アメリカのＤＥＮＳＯで作られた物のようです。輸入品が日本でこの値段なら、いったい原価はいくらなんだろう？と思いますが、メーカーのオプション品が、どれだけ安くて儲けがあるのかが理解出来るだろう。
付属の説明書と、このキーレスの紹介ページを見て取付方法を考えましたが、キーレス本体をそのまま車体に取り付けるのは不可能と判断、そこでリレー回路を組んで取り付けることにしました。
リレー回路制作にあたっては、以前のキーレスの取付でも参考にさせてもらいました、ＤＤさんのホームページを参考にさせて頂きました。
BMWメンテナンス記録（ＤＤさんのホームページ）
http://dd3.fc2web.com/BMW_HP/index.html

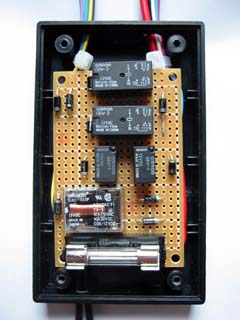

リレー回路
購入部品は以下の物
| 使用部品 |
数量
|
| １． |
オムロンリレーＧ５Ｖ−２ |
２
|
| ２． |
オムロンリレーＧ５Ｖ−１ |
２
|
| ３． |
オムロンリレーＧ６Ｃ−１１１７Ｐ−ＵＳ |
１
|
| ４． |
整流用ダイオード５０Ｖ１Ａ |
８
|
| ５． |
整流用ダイオード１００Ｖ１Ａ |
２
|
| ６． |
ヒューズホルダー |
１
|
| ７． |
ヒューズ５Ａ |
１
|
| ８． |
プリント基板 |
１
|
| ９． |
配線材料 |
１式
|
| １０． |
ケース |
１
|
| 部品購入費 合計約￥３,０００ |
オムロン プリント基板用リレー ポータルサイト
http://www.omron.co.jp/ecb/ry/index.html |

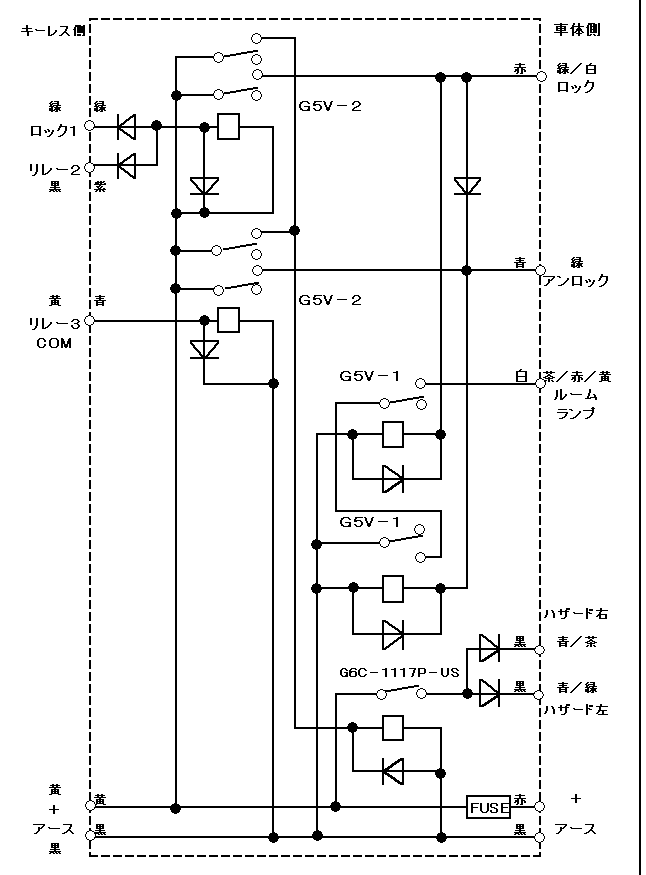

リレー回路図
| キーレス動作 |
| ＬＯＣＫ |
ＬＯＣＫボタンを押すと、ドア施錠（ダブルロック）とハザード１回点滅 |
| UNＬOCK |
ＵＮＬＯＣＫボタンを押すと、ドア解錠とハザード１回点滅、ルームランプ点灯 |
| ＰＡＮＩＣ |
ＰＡＮＩＣボタンを１秒以上押すと、ハザード点滅４０回（３０秒）、ＬＯＣＫ・ＵＮＬＯＣＫ・ＰＡＮＩＣボタンいずれかを押すと、ハザード点滅停止 |
|
