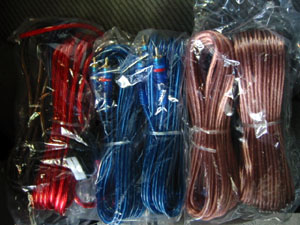

配線キット（オークション購入）
【 電源線１０ゲージ（４０Ａヒューズ付き） プラス ６ｍ・ナイナス １.２ｍ】 【RCAコード６ｍ×２】【スピーカーコード(１６ゲージ)９ｍ×２】【リモートケーブル(１８ゲージ)
６ｍ】【各ターミナル・タイラップ】
他に、電源ケーブル８ゲージ８ｍ購入
一部購入したアンプに付属していた、ＲＣＡコードと電源コード使用 |
 |
やはり電源は大事です！キャパシタがあると無いとでは、低音の量感に違いが出ます。容量は適当に１Ｆの物を購入しましたが、こんなにでかいとは思いませんでした。

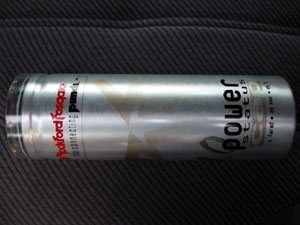

キャパシタ（オークション購入、中古品）
RockFord Power Status CAP 1F
外形寸法：直径76mm高さ232mm（実測） |
 |
２台のアンプはアゼストのかなり古い物だが、アンプは新しい物がベストな物とは限らないです。
このアンプは筐体が頑丈で重量があり、作りがしっかりしています。
音もどっしりとした良い音をしています。
アンプ（オークション購入、中古品）
ADDZEST
POWER AMPRIFER
A-280
最大出力：140Ｗ（ＰＥＡＫ）ｘ２
外形寸法：幅302mm高さ56mm奥行230mm（実測） |
 |

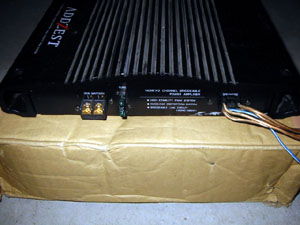

アンプ（オークション購入、中古品）
ADDZEST
POWER AMPRIFER
A-320
定格出力：40Wx4(1khz、0.1% 4Ω)
最大出力：50Ｗｘ4（EIAJ）
最大出力：80Ｗ（ＰＥＡＫ）ｘ4
周波数特性：10Hz to 60Hz(-1dB)
出力帯域幅：4Hz〜100KHz（0.5歪率）
高周波歪率：0.006%(35W出力 at 1kHz)
S/N比：100dB以上(IHFA)
入力インピーダンス：47kΩ
適合スピーカーインピーダンス：4Ωx4
定格電圧：14.4V(10.8〜15.6V) (-)接地
消費電流： 30A（定格出力時）
重量： 4.2kg
外形寸法：幅325mm高さ67mm奥行210mm |
 |

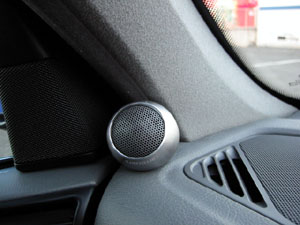

Ｃａｒｒｏｚｚｅｒｉａ（パイオニア）TS-C1600A用ツイーターをダッシュボード端に設置。本来ならば純正ツイーターの配線を引き直した方がスッキリと収まるのだが、配線が面倒なようなのでこのようにしました。 |
 |

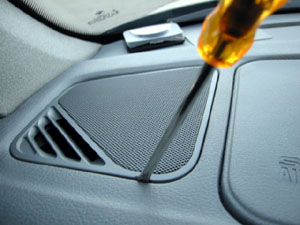

ダッシュボートのスピーカーを外すには、まず−ドライバーでパネルを外す（左側） |
 |

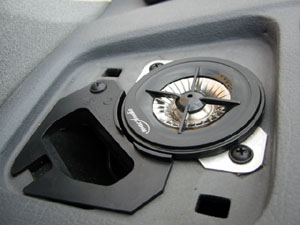

パネルを外したところ（左側）
スピーカー横のダクトは空調用 |
 |
日本のメーカーには設定が無いサイズのスピーカーで、代替え品を探すのが難しい。

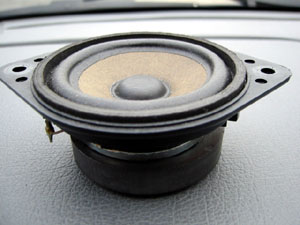

ダッシュボード用スピーカー（ＭＩＤスピーカ）
インピーダンス：4Ω
外形寸法：68mm（最小）、92mm（最大）、奥行３２mm（実測） |
 |
Ｅ３４の前期型だったと思いますが、オプションでｍａｃＡｕｄｉｏのスピーカーシステムが設定されていたと記憶しておりますが、たまたまツイーターだけオークションに出ており、落札してしまいました。

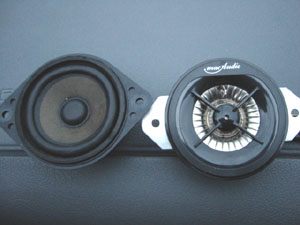

右）ｍａｃＡｕｄｉｏスピーカー
左）純正スピーカー |
 |
ｍａｃＡｕｄｉｏスピーカーを取り付けたところです。
純正オプションなので加工せずに取り付けられます。
音は純正品に比べて透明感はありますが、癖のある音で、セッティングが難しいです。 |
 |
ダッシュボード用スピーカ配線引き直し（右側） |
 |

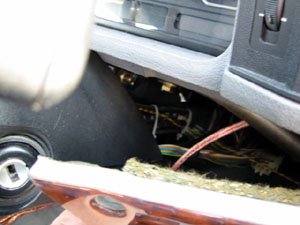

スピーカ配線をメーター下に引き込む |
 |
メーター下から、ダッシュボード下とセンタートンネルの間に配線を通す。

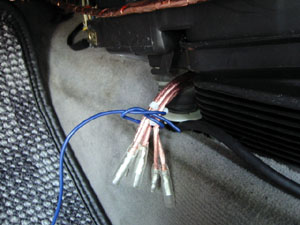

最初に予備線を通し、スピーカー線３本を予備線でくくりつけ、助手席側に引き込み配線。
スピーカー線は、ＬＲのＨi、Ｍid、Ｌowそれぞれ３ｍとした。助手席側は距離が短いからと言って、短くしてはいけない。位相差の関係で、定位が狂います。 |
 |

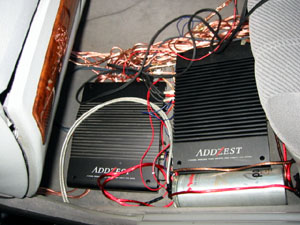

アンプの設置場所も何処にするか悩みましたが、トランクに置くのはいやだし、だいいち配線の引き回しが大変なこともあり、助手席足元に設置しました。足元スペースが狭くなりましたが致し方ない。
アンプ２台とキャパシタ、配線類がごちゃごちゃになっていますが、配線はまとめて縛ったりしない方が良いです。
右）ADDZEST
POWER AMPRIFER A-320
左）ADDZEST
POWER AMPRIFER A-280
右手前）キャパシタ
RockFord Power Status CAP 1F |
 |

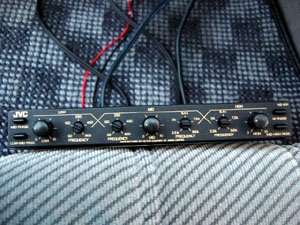

３チャンネル・クロスオーバーで、Ｈi、Ｍid、Ｌowにそれぞれ分割。
最終的な音決めは出来ていないが、ローカット周波数６００Hz、ハイカット周波数６kHzとしました。
（オークション購入、中古品）
JVC
CROSSOVER NETWORK
KS-N31 |
 |

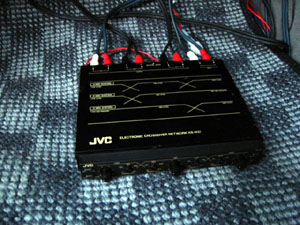

クロスオーバーは助手席に転がしています。最終的な音調整後に、どこかに固定予定 |
 |
以前からオルタネータノイズ（アクセルを踏み込むとヒューンというノイズ）に悩まされていたのですが、今回のグレードアップでノイズがより顕著になり、ノイズフィルターを導入しました。
この商品、オーディオケーブルで有名なモンスターケーブルの製品です。
音は全体的に若干甘くなる感じはしますが、ほとんど気にならないくらいにノイズは小さくなります。
ただ、値段が高い気がしますが・・・。
ノイズフィルター
Ｍｏｎｓｔｅｒ ＣａｒＡｕｄｉｏ
Ｔｈｅ Ｓｉｌｅｎｃｅｒ 201XLN
\8,820円（税込）＋送料\1000＋代引手数料\315円=\10,135円（税込）
カーオーディオ 激安通販サウンドウェーブ メイワ
http://www.meiwa-crane.com/soundwave.html |
